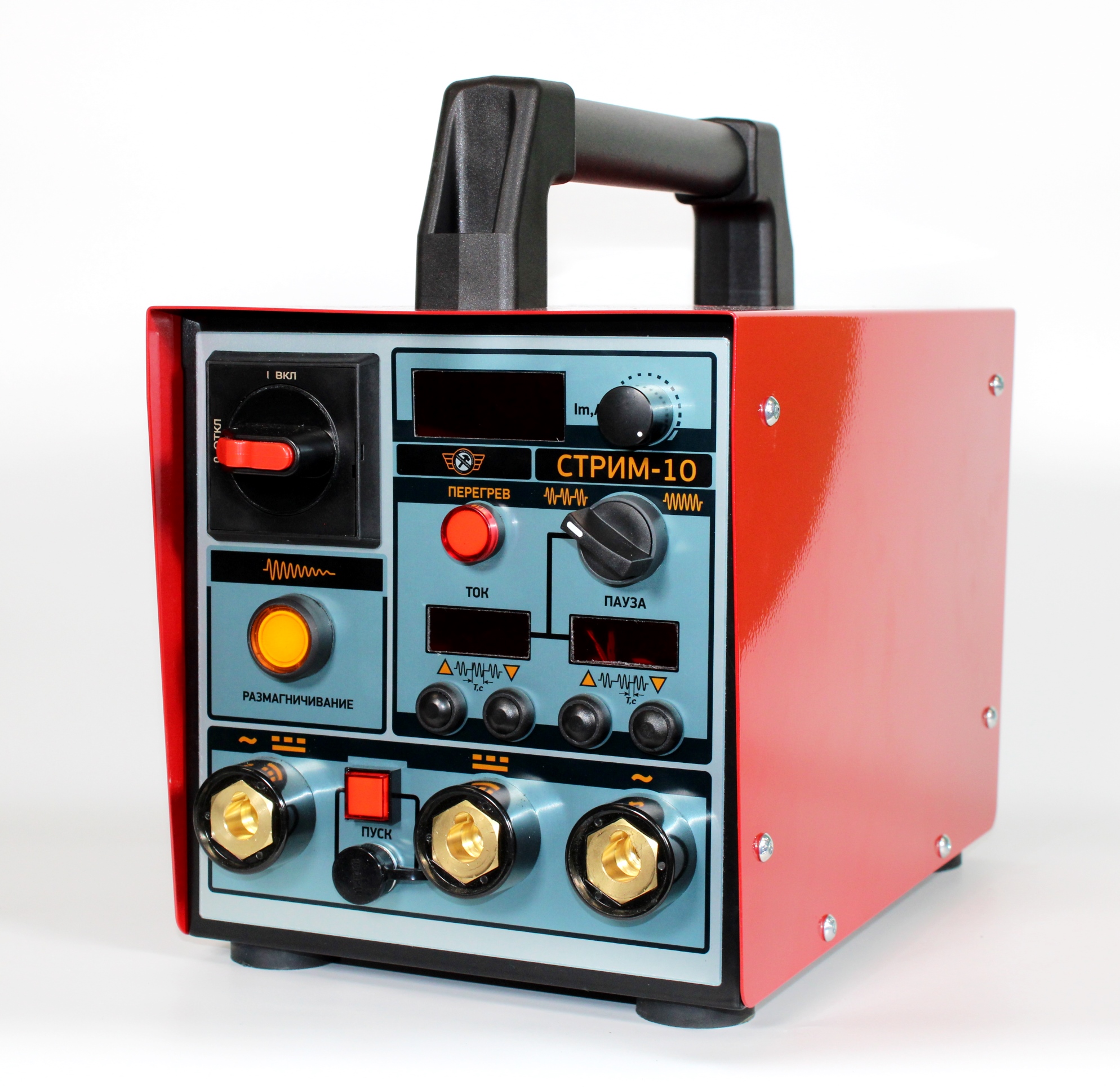

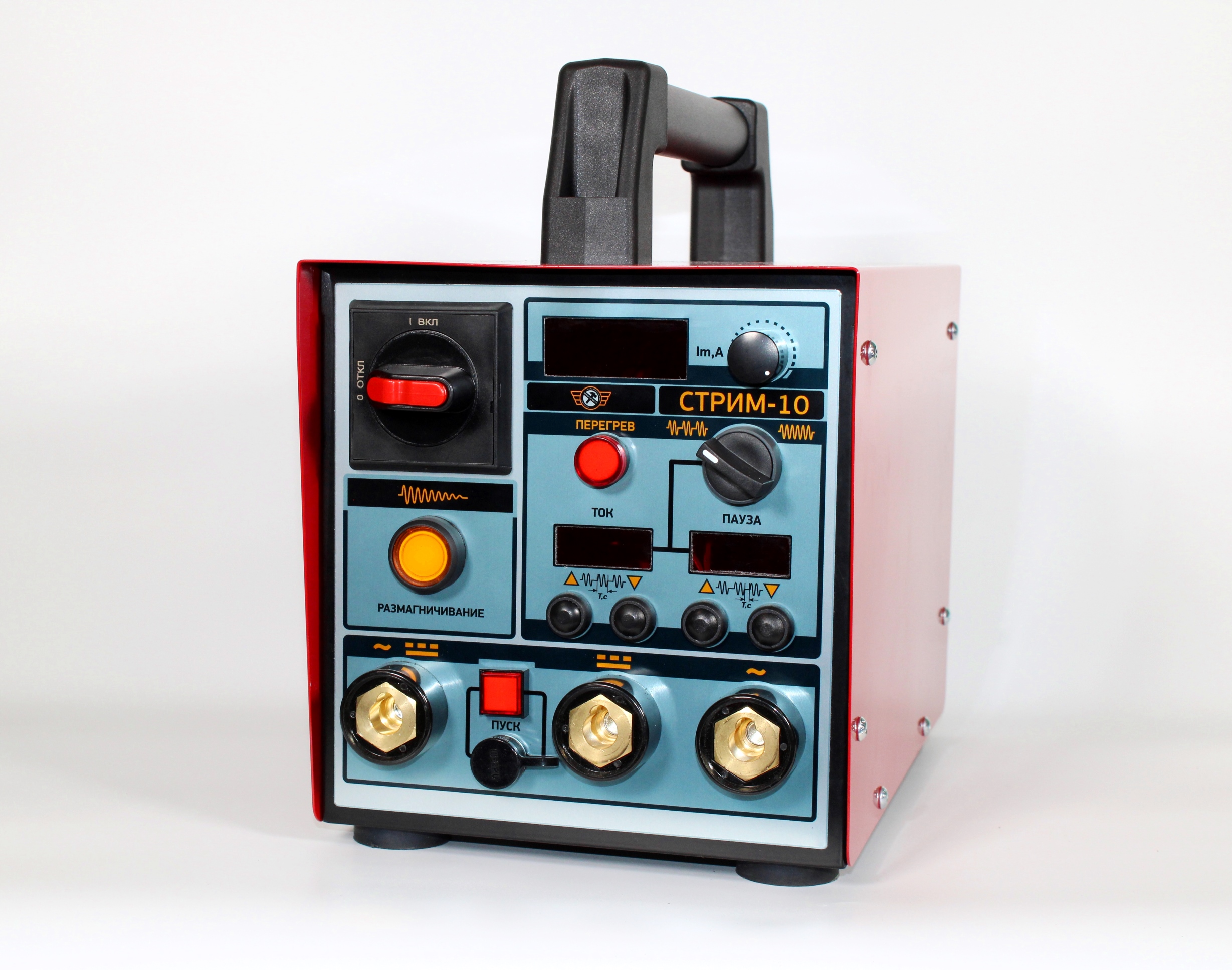

Магнитопорошковый дефектоскоп СТРИМ-10
СТРИМ-10 - это универсальный дефектоскоп, который может использоваться в полевых условиях, на производстве или в лаборатории. Он предназначен для выявления дефектов на поверхности и под поверхностью изделий из ферромагнитных материалов, таких как трещины, флокены и несплавления.
Принцип работы прост: дефектоскоп намагничивает объект, что позволяет обнаружить скрытые дефекты, а затем размагничивает его. Этот процесс эффективно выявляет различные виды несплошностей. СТРИМ-10 используется для оценки структурной целостности и механических свойств различных изделий, включая металлоконструкции и детали железнодорожного транспорта, как во время изготовления, так и в процессе эксплуатации.
Главными преимуществами этого дефектоскопа являются его мобильность и легкий вес (16 кг), что позволяет легко перемещать его между объектами контроля. При этом он обеспечивает высокую мощность выходного тока. Оператор может выбирать между циркулярным и продольным намагничиванием в зависимости от требований задачи. Также доступна версия СТРИМ-10A, которая работает без постоянного тока.
При разработке дефектоскопа были соблюдены стандарты ГОСТ Р 56512-2015 и ГОСТ Р 53700-2009, гарантируя его качество и соответствие требованиям магнитопорошкового контроля.
Преимущества дефектоскопа СТРИМ-10:
-
Многофункциональность: прибор предлагает как переменный, так и постоянный ток намагничивания, обеспечивая гибкость в различных ситуациях.
-
лавная регулировка: амплитуда тока может быть точно настроена для оптимальных результатов.
-
Режимы намагничивания: поддерживает непрерывный и прерывистый (импульсный) ток, что позволяет адаптироваться к разным задачам.
-
Точная индикация: отображает амплитудное значение тока намагничивания, обеспечивая контроль процесса.
-
Гибкая настройка прерывистого тока: оператор может настроить частоту и длительность импульсов, вплоть до работы одиночными импульсами.
-
Автоматическое размагничивание: упрощает процесс и экономит время оператора.
-
Сохранение настроек: запоминает выбранные параметры, что удобно при повторных операциях.
-
Защита от перегрева: автоматическая система защиты гарантирует безопасность и долговечность прибора.
-
Универсальность: поддерживает подключение различных намагничивающих устройств, что расширяет сферу применения.
Переносные магнитопорошковые дефектоскопы серии СТРИМ:
|
Параметры |
СТРИМ-10 |
СТРИМ-10A |
СТРИМ-15 |
СТРИМ-15A |
СТРИМ-20 |
СТРИМ-20A |
|
Ток, А |
> 1000 |
> 1000 |
> 1500 |
> 1500 |
> 2000 |
> 2000 |
|
Переменный ток |
+ |
+ |
+ |
+ |
+ |
+ |
|
Выпрямленный ток |
+ |
– |
+ |
– |
+ |
– |
|
Прерывистый ток |
+ |
+ |
+ |
+ |
+ |
+ |
|
Таймер |
– |
– |
– |
– |
+ |
+ |
|
Автоматическое размагничивание |
+ |
+ |
+ |
+ |
+ |
+ |
|
Настройка размагничивания |
– |
– |
– |
– |
+ |
+ |
|
Электрическое подключение |
230В, 10А |
230В, 10А |
230В, 16А |
230В, 16А |
230В, 32А |
230В, 32А |
|
Вес, кг |
16 |
14 |
22 |
19 |
30 |
27 |
|
Возможно нестандартное исполнение дефектоскопов. |
||||||
Объекты контроля:
- Строительные металлические конструкции
- Зубчатые колеса
- Литые детали
- Отливки
- Поковки
Эксплуатация дефектоскопа СТРИМ-10 основана на методе магнитопорошковой дефектоскопии, который широко используется для неразрушающего контроля. Этот процесс включает в себя нанесение специального магнитного порошка на исследуемую поверхность.
Когда зона контроля намагничивается, над дефектом образуется концентрация магнитных силовых линий, притягивая частицы порошка. Чем ближе к дефекту, тем выше концентрация частиц. Таким образом, порошок визуально указывает на наличие и расположение дефектов.
После намагничивания оператор проводит визуальную расшифровку индикаторных линий, определяя местоположение, ориентацию и размеры дефектов. Полученная картина может быть сравнена с контрольными образцами, что позволяет точно идентифицировать различные типы дефектов.
СТРИМ-10 упрощает процесс магнитопорошковой дефектоскопии, обеспечивая точные и визуально понятные результаты.
Преимущества дефектоскопа СТРИМ-10 в эксплуатации
- Дефектоскоп разработан в соответствии с российскими и зарубежными стандартами.
- Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях.
- Дефектоскоп сконструирован для мобильного применения, но может работать и в стационарных стендах МПД.

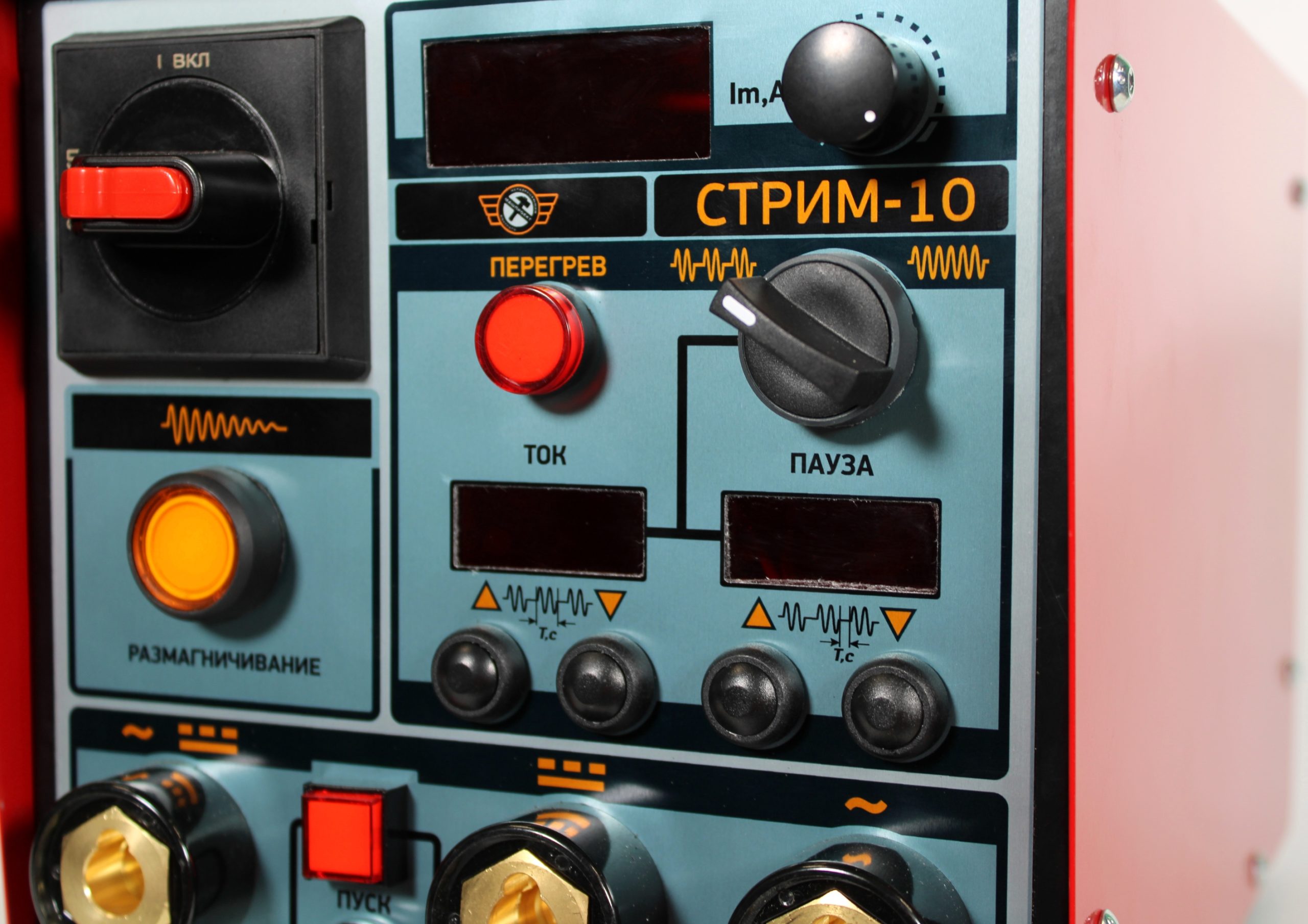

- В приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, установка времени намагничивания, размагничивание объектов контроля.
Технические характеристики СТРИМ-10:
|
Параметры |
Значения |
|
Переменный ток |
|
|
Пиковое значение, не менее |
1000 А |
|
Действующее значение, не менее |
780 А |
|
Выпрямленный однополупериодный ток |
|
|
Пиковое значение, не менее |
1000 А |
|
Действующее значение, не менее |
550 А |
|
Функции |
|
|
Регулировка тока |
Плавная |
|
Индикация тока |
Амплитудное значение, дискретность 1А |
|
Погрешность измерения тока, не более |
10% |
|
Ток намагничивания |
Непрерывный/прерывистый (ток-пауза) |
|
Установка параметров прерывистого тока |
|
|
Длительность импульса тока |
От 0,02 до 9,98 с (с шагом 0,02 с) |
|
Длительность паузы |
От 0,02 до 9,98 с (с шагом 0,02 с) |
|
Контроль времени намагничивания |
Оператором (кнопка на ручке, педаль, клавиша на приборе) |
|
Размагничивание |
Убывающим по амплитуде током |
|
Установка времени размагничивания |
50 периодов |
|
Рабочие характеристики |
|
|
Рабочий цикл при максимальной мощности |
50% |
|
Максимальная длительность подачи тока |
10 с |
|
Напряжение при разомкнутой цепи |
3 В |
|
Токовые кабели |
Длина – 3 м, сечение – 95 мм² |
|
Мощность |
2,5 кВА |
|

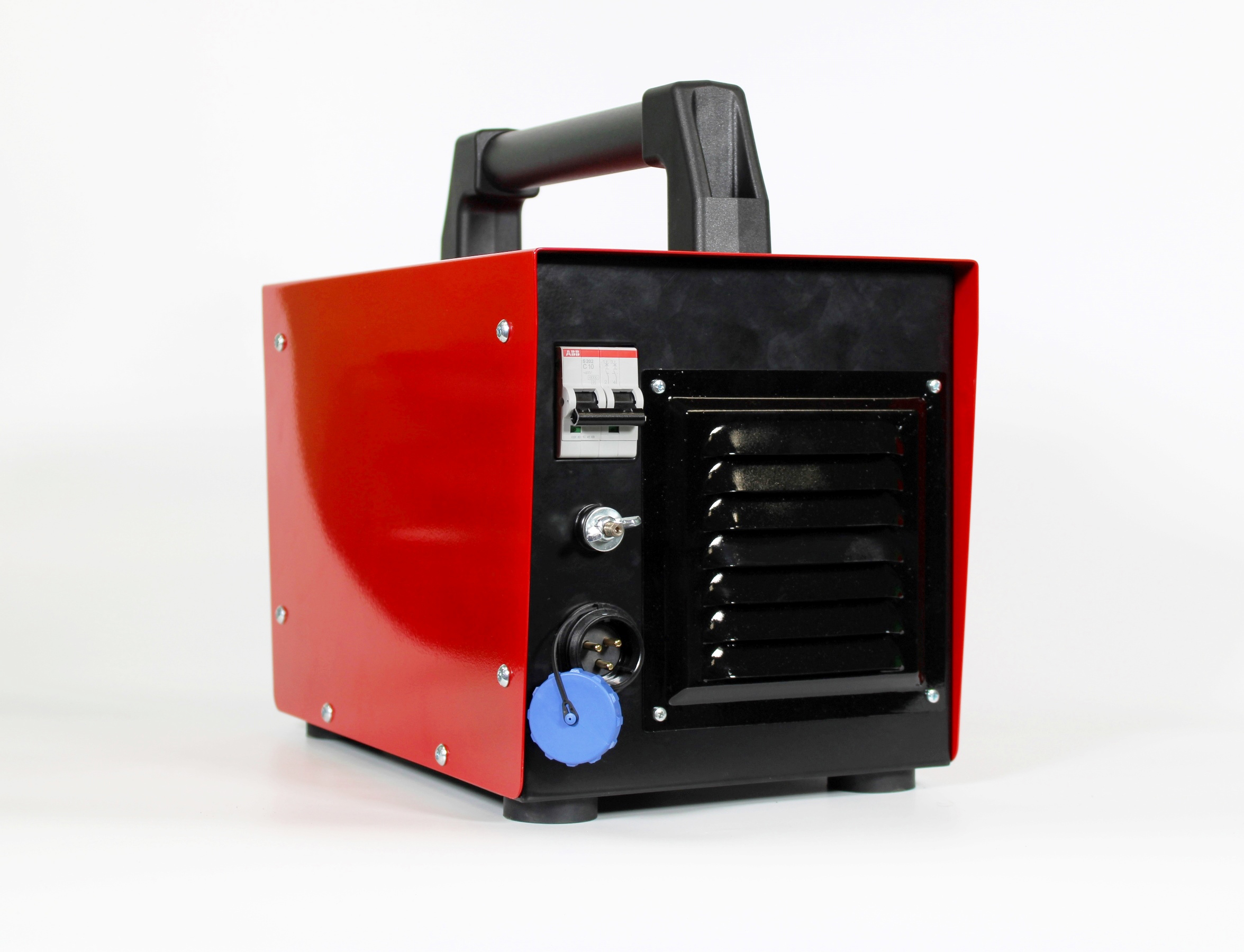

Подключение |
230В, 50Гц, 10A |
|
Сетевой кабель (длиной 3 м) |
Съемный, влагозащищенный разъем |
|
Габаритные размеры (Ш х В х Д) |
214 x 311 x 340 мм |
|
Вес без устройств намагничивания |
16 кг |
Комплект поставки СТРИМ-10:
- Базовый комплект поставки:
- Блок дефектоскопа
- Токовый кабель 3 м сечением 95 мм² с пистолетной рукояткой и контактным наконечником
- Токовый кабель 3 м сечением 95 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока
- Сетевой кабель
- Руководство по эксплуатации с паспортом
Дополнительные принадлежности:
- Соленоиды различных типов
- Токовые кабели, ручки
- Контактные наконечники из разных металлов
- Сетевой кабель нестандартной длины
- Педаль включения тока
- Специализированные устройства намагничивания
- Тележка для транспортировки
